Installer un module intuis connect dans un radiateur

Tout raccordement doit être effectué par une personne qualifiée

Avant toute mise en place du module dans le radiateur, se munir impérativement de la notice d’installation et d’utilisation du radiateur et suivre les indications suivantes.



Coupez l’alimentation électrique générale (dans le tableau électrique).

Attendre, si nécessaire, que le radiateur sur lequel vous allez intervenir ne soit pas chaud pour être manipulable.

  • Déposez le radiateur.
  • Suivez son câble d’alimentation électrique jusqu’à la boîte de raccordement encastrable murale (plaque vissée au mur). Cette plaque devrait être derrière le radiateur.
  • Dévissez le capot de la boîte de raccordement murale, puis repérez le bornier électrique (domino, prise type Wago, etc…) où le câble du radiateur est raccordé.
  • Vérifiez que le fil pilote du radiateur (en général le Noir, à vérifier avec la notice de votre radiateur) soit isolé du reste de l’installation, aucun autre câble ne doit être raccordé à celui-ci.

(Si le fil pilote du radiateur est raccordé à l'installation électrique, celle-ci n'est pas compatible avec la solution Muller Intuitiv with Netatmo. Le module ne doit pas être positionné dans le logement et l'obturateur ne doit donc pas être retiré).

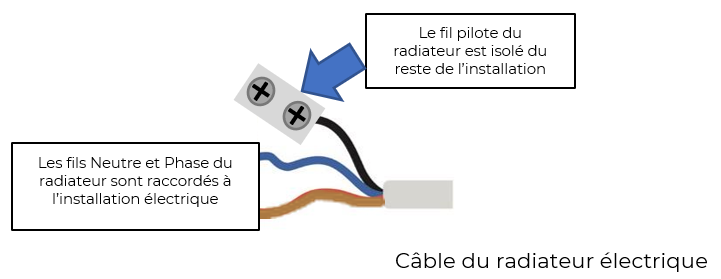

Exemple :


Une fois cette vérification effectuée,

  • Remettez en place le capot de la boîte de raccordement et le radiateur.

Opération à effectuer sur l’ensemble des radiateurs équipés d'un module en repartant de l'étape Coupez l’alimentation électrique.

Suivez les étapes d’installations décrites dans l’application Muller Intuitiv with Netatmo et insérez le module que lorsque l’application vous y invite.

Attention, Si votre radiateur est raccordé à une centrale Fil Pilote (type programmateur, gestionnaire d’énergie), celle-ci n’est pas compatible avec la mise en place du module.
