Pour profiter au mieux de votre produit, confiez son installation et sa mise en service à un professionnel qualifié et assurez-vous auprès de lui que le bon de garantie est dûment complété et retourné à nos services pour activer la garantie constructeur.
De même, nous vous recommandons de noter ci-dessous les données essentielles d'identification (présentes sur la plaque signalétique). Elles pourront vous être utiles dans vos échanges avec votre installateur.
Nous espérons que les informations contenues dans cette notice vous permettront de profi ter pleinement des fonctions de votre produit pour de longues années.
Veillez à laisser cette notice accessible et à proximité de l'appareil pour faciliter sa consultation par tout utilisateur potentiel.

Mise en marche
Avant la mise en marche, assurez-vous que le pilote et la pompe à chaleur sont alimentés en électricité et en eau.
Un appui sur la touche met le pilote en marche.

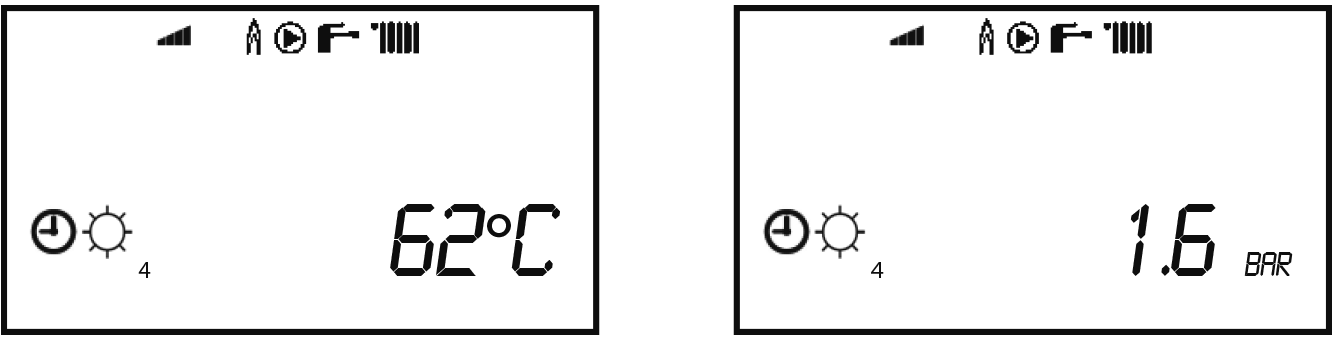

Le pilote affi che l'écran standard avec indication de la température ou de la pression du circuit (choix d'affichage pression / température par appui sur la touche ) :
Nota :
Sans manipulation pendant quelques minutes, l'éclairage de l'écran disparaît mais les informations affichées demeurent.

Mise en veille
Un appui prolongé sur la touche met le pilote en position de veille :
- Arrêt de la production d’eau chaude sanitaire et du chauffage.
Les consignes (voir § «Réglage des températures») ne sont plus prises en compte. - Protection hydraulique (surveillance de la température et maintien hors gel de l’eau dans les canalisations).

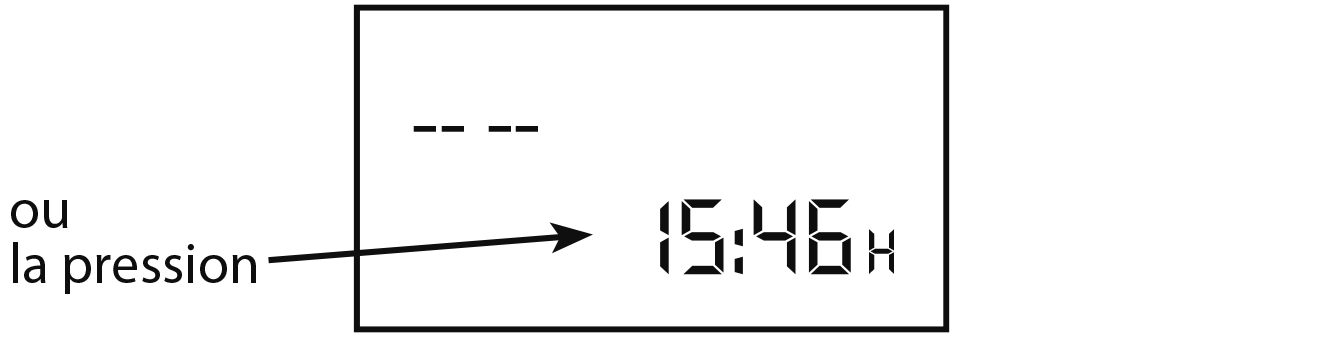

Affichage en mode Veille :

Pour assurer la protection hydraulique, ne JAMAIS mettre le pilote ni la pompe à chaleur associée HORS TENSION, surtout en période hivernale, sauf pour intervention technique.

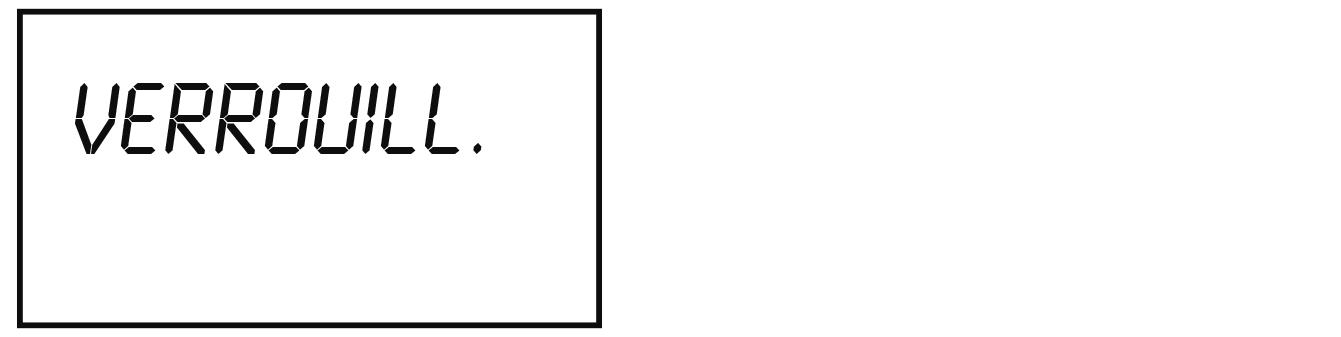

Verrouillage des touches
Le verrouillage des touches permet une protection contre la mise à l’arrêt ou les modifications de réglage involontaires.
Le verrouillage est activable et désactivable par appui prolongé sur la touche (=
).
Pour déverrouiller, appuyer sur la touche pendant 3s (jusqu’à l’affichage de «DEVERROUI.»).
Lorsque le clavier est verrouillé, l’icône apparaît sur l’écran.
Tutoriel en vidéo

Réglage des températures

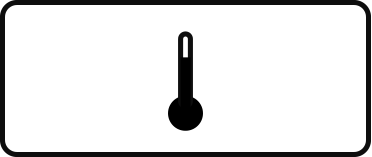

L’appui sur la touche donne un accès direct au réglage des températures d’eau chaude (si un ballon est raccordé), d’ambiance (dans le cas d’une sonde d’ambiance raccordée) et d’eau de chauffage.
L’appui répété sur fait défiler les différentes consignes accessibles.
Nota :
Les consignes liées à la température ambiante ne sont accessibles que si une sonde d'ambiance est raccordée.

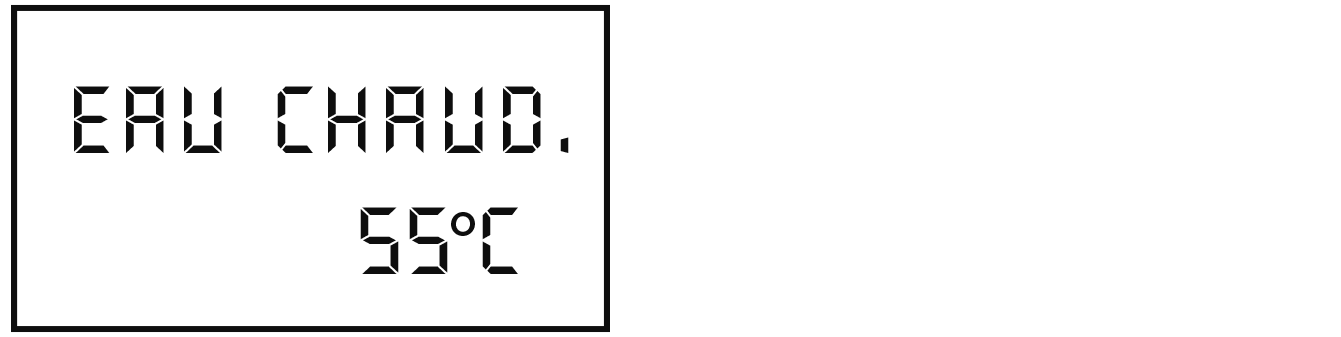

Réglage de la température d’eau chaude sanitaire.
Réglage de la température d’ambiance en niveau «CONFORT» (en cas de sonde d’ambiance)
Réglage de la température d’ambiance en niveau «ECO» (en cas de sonde d’ambiance)
Réglage de la température d’ambiance en niveau «HORS-GEL» (en cas de sonde d’ambiance)
Réglage de la température d’eau de chauffage. Si l'écran affiche «AUTO», le réglage manuel n'est pas accessible. Le pilote détermine automatiquement la consigne en fonction de la température extérieure.
Ces réglages sont modifiables à l’aide des touches et
.
Appuyer sur pour passer au réglage suivant, ou appuyer sur
ou
pour revenir à l’écran standard.
Nota :
L'apparition des écrans de réglage des températures est liée aux circuits configurés.

Mode vacances
La fonction «VACANCES» permet de mettre en veille l’appareil et l’ensemble de l’installation tout en conservant active la fonction protection contre le gel (maintien de l’eau de chauffage à 11°C).
Activable par appui prolongé sur la touche (=
).
La fonction est activable pour une durée de 1 à 99 jours.
Le réglage se fait au moyen des touches et
.
Le mode «VACANCES» prend effet dès validation de la durée.
L’affichage principal devient :
La sortie du mode «VACANCES» sera automatique à la fi n de la durée programmée.
Il est possible d’interrompre ou de modifier la durée lorsque le mode est en cours en revenant sur le réglage (appui prolongé sur la touche ).
Le réglage d’une durée de 0 jour provoque aussitôt l’annulation du mode «VACANCES». La validation de 0 jour se fait en sélectionnant «NON».

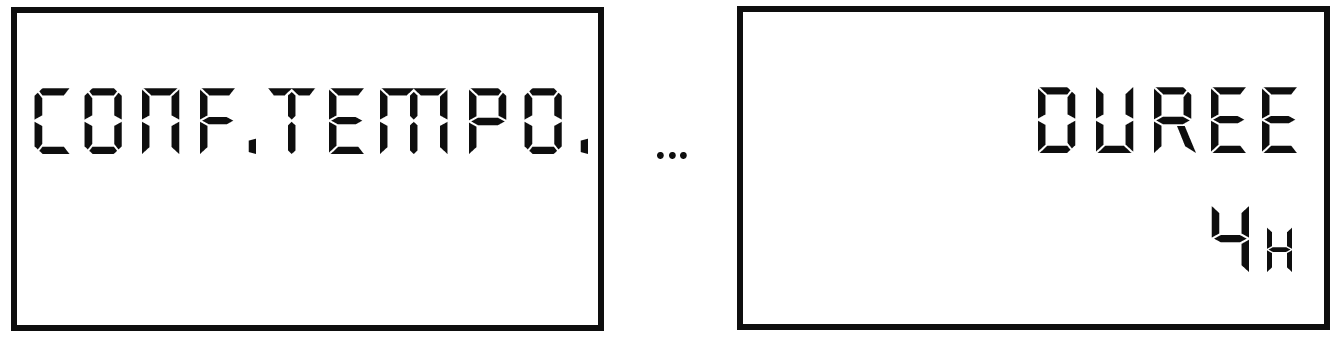

Mode confort temporaire
Vous pouvez mettre l’installation en niveau confort pour une durée limitée (présence d’invités ou présence hors des horaires habituels).
Fonction activable par appui prolongé sur la touche (=
).
La durée du confort temporaire est réglable de 1 à 72 heures.
Le réglage se fait par appuis sur les touches et
.
Dès validation de la durée, le pilote passe en confort sans tenir en confort sans tenir.
La sortie de cette dérogation est automatique au bout de la durée programmée.
Il est possible d’interrompre ou de modifer la durée en revenant sur le réglage (appui prolongé sur la touche ).
La validation d’une durée de 0 heures provoque aussitôt la sortie du mode «CONFORT TEMPORAIRE».


Programmation du confort
La programmation horaire permet d’adapter automatiquement le niveau de confort pour chaque circuit en fonction de l’horloge.
Accessible par appui prolongé sur (=
).
1) Choix du circuit :
Programmation du chauffage
Programmation de l'eau chaude
Programmation simultanée du chauffage et de l'eau chaude
Nota :
Les circuits proposés dépendent de votre installation.

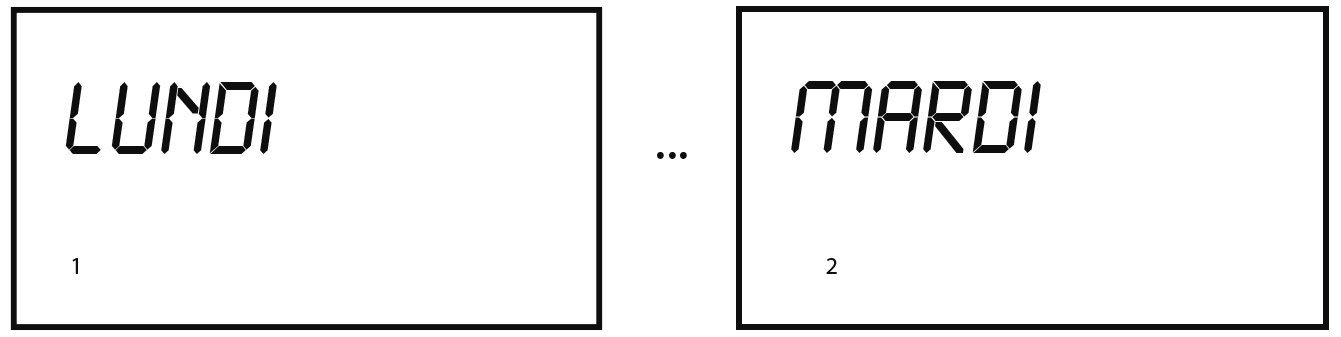

2) Choix du jour (chaque jour de la semaine peut avoir son propre programme) :
3) Consultation du programme déjà établi pour ce jour et ce circuit.
La navigation entre les plages horaires se fait par appui sur les touches et
. Un appui sur
permet de sortir de la consultation.
4) Lors de la consultation, vous pouvez modifier ou remplacer le programme en appuyant sur la touche .
Le choix entre modifier et sélectionner apparaît :
Modifier le programme : permet de créer un programme avec choix des plages horaires et du niveau de confort sur ces plages.
Sélectionner un programme : Permet de remplacer le programme en cours par un des programmes déjà en mémoire.
Création ou modification d'un programme
Remarque : dans le cas des pompes à chaleur, il est préférable de ne pas effectuer de baisse de température importante.
La construction d'un programme horaire se fait en choisissant en alternance les heures de fin de chaque plage horaire et le niveau de confort qui va s'appliquer pour la plage qui vient d'être créée.

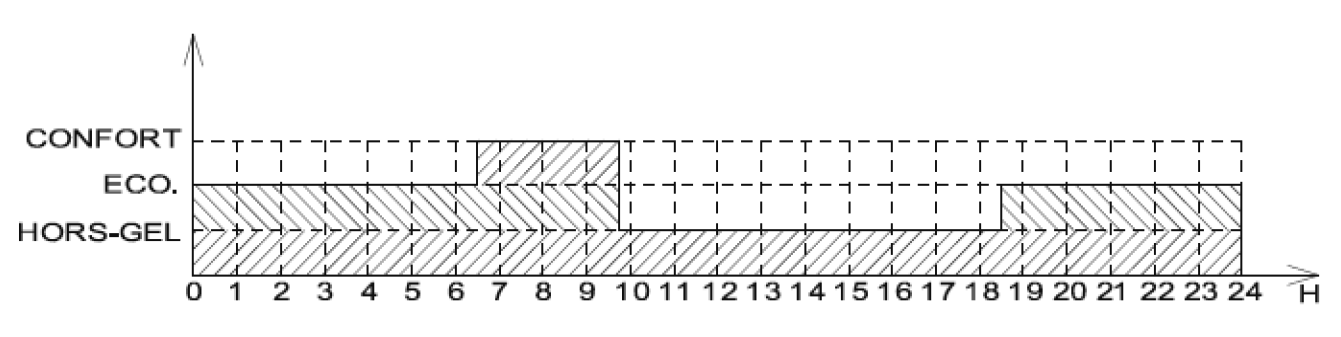

Exemple : programmation du lundi
- Eco jusqu'à 6h30
- Confort de 6h30 à 9h45
- Hors-Gel de 9h45 à 18h30
- Eco de 18h30 à minuit
Le début de la 1ère plage horaire est fixée au début de journée (0h00).
Heure de la 1ère plage : Régler l'heure voulue (ex. 06:30h) avec les touches et
.
Valider avec la touche .
Niveau de confort sur la 1ère plage : Régler l'heure voulue (ex. ECO) avec les touches et
.
Valider avec la touche .
Heure de fin de la 2ème plage : Régler l'heure voulue (ex. 09:45h).
Valider avec la touche .
Niveau de confort sur la 2ème plage : Régler le niveau voulu (ex. "CONF").
Valider avec la touche .
…Ainsi de suite jusqu'à la dernière plage horaire. Pour signaler qu'il sagit de la dernière plage, entrez un horaire de fin égal à l'horaire de début de la plage.
Valider avec la touche .
L'horaire de fin passe alors à minuit et vous pouvez programmer le niveau de confort de la dernière plage horaire.
Valider avec la touche .
Le message "OK + jour" vous indique que le nouveau programme est bien pris en compte.
Dérogation permanente : choix d’un fonctionnement permanent sur un niveau (confort, éco, hors-gel) hors de toute programmation horaire.
Turbo : permet d'activer tous les éléments de chauffage (s'ils sont autorisés à fonctionner) pour atteindre plus vite la consigne de température.
Confort Eau Chaude Sanitaire : uniquement disponible sur le pilote Hybride Gaz. Permet d'augmenter la production d'eau chaude avec l'aide de la chaudière.

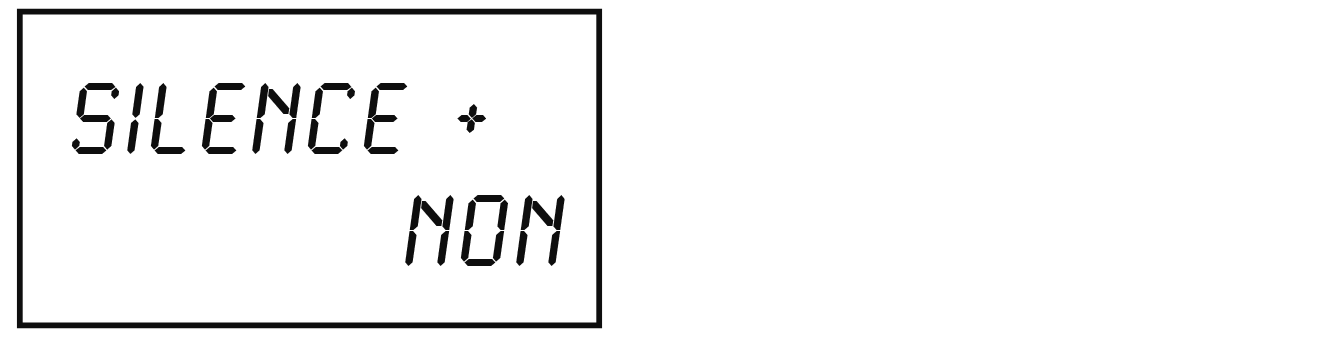

Silence + : (Disponible uniquement pour les pompes à chaleur HTi70) Permet de diminuer le niveau sonore en réduisant la vitesse de rotation du compresseur et du ventilateur.

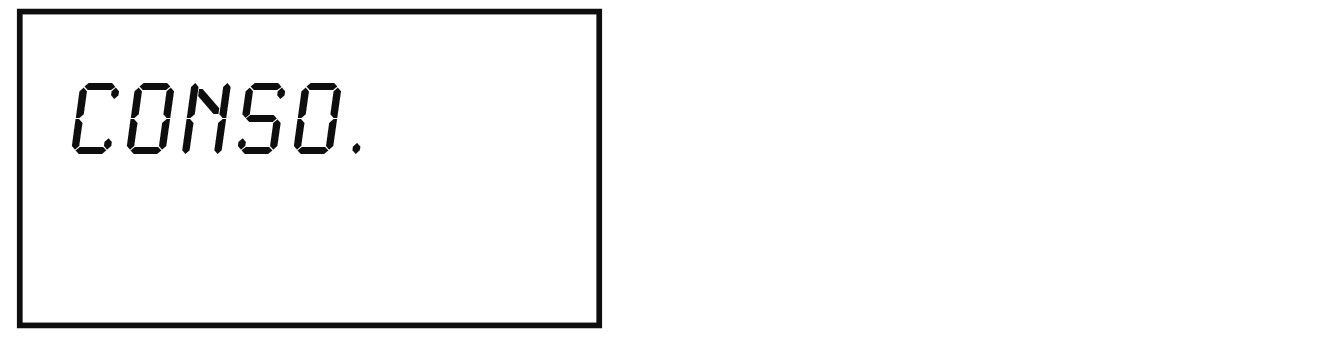

Consommation : consultation des compteurs d’énergie consommée pour le chauffage et l’eau chaude sanitaire.

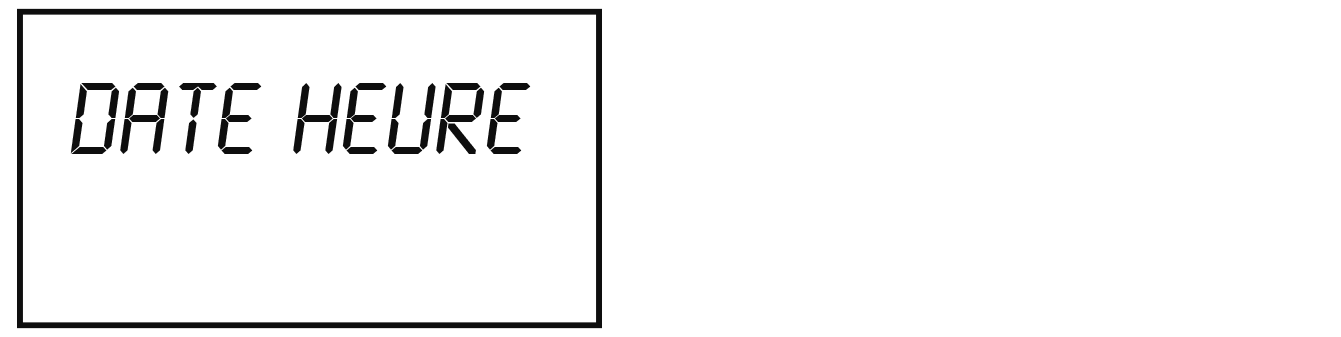

Date et Heure : réglage de l’horloge (utilisée pour la programmation horaire du confort).
Langue d’affichage : changement de langue pour les menus et messages affichés.

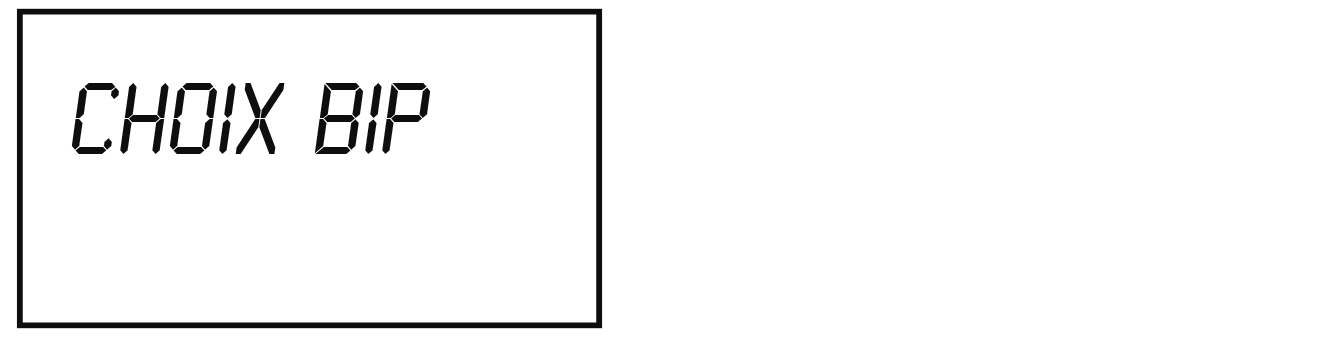

Choix bip : permet d’activer le signal sonore lié à l’appui sur les touches (accès aux personnes malvoyantes).
Verrouillage clavier : activation de la protection d’accès par verrouillage automatique du clavier.

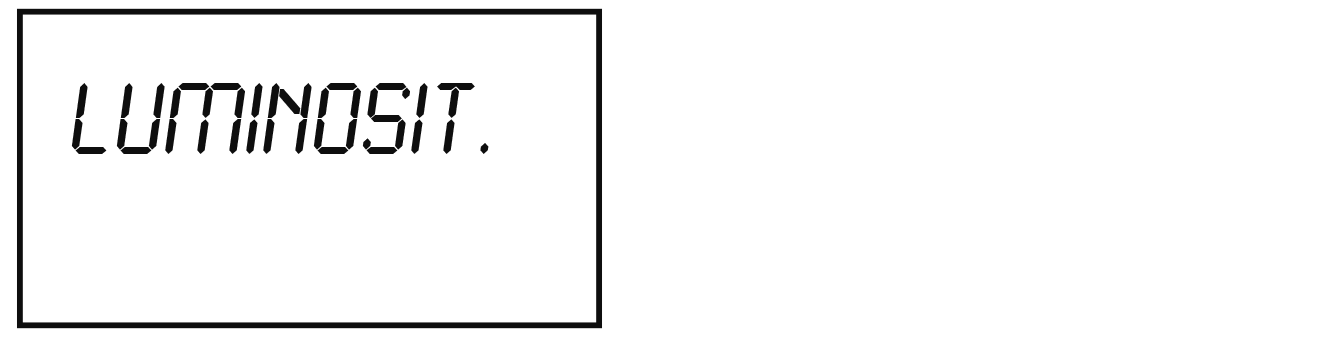

Luminosité de l’afficheur : réglage de l’intensité lumineuse de l’afficheur.

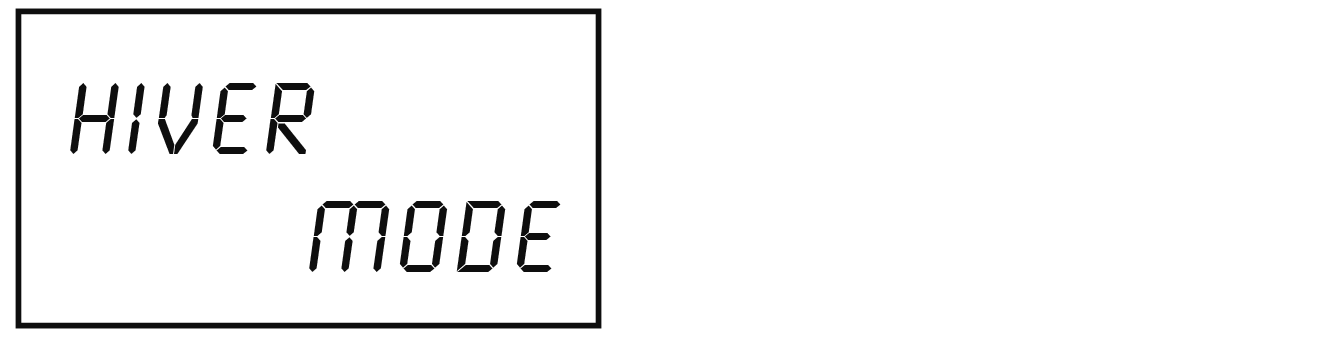

Choix ETE/Hiver : pour la production d'eau chaude sanitaire et/ou de chauffage.

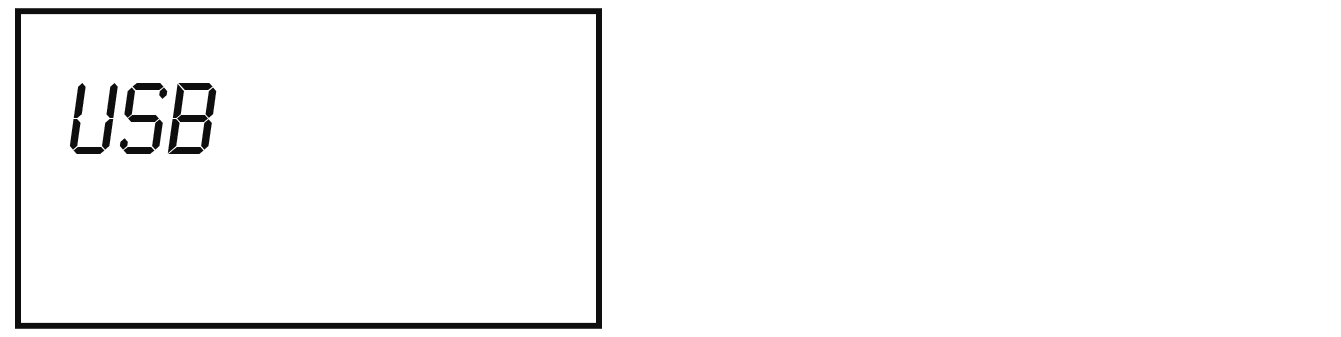

Paramètres USB : menu pour la récupération des données de fonctionnement par clé USB.
Tutoriel : Comment enregistrer le fichier USB des Pilotes intuis avec envoi par mail

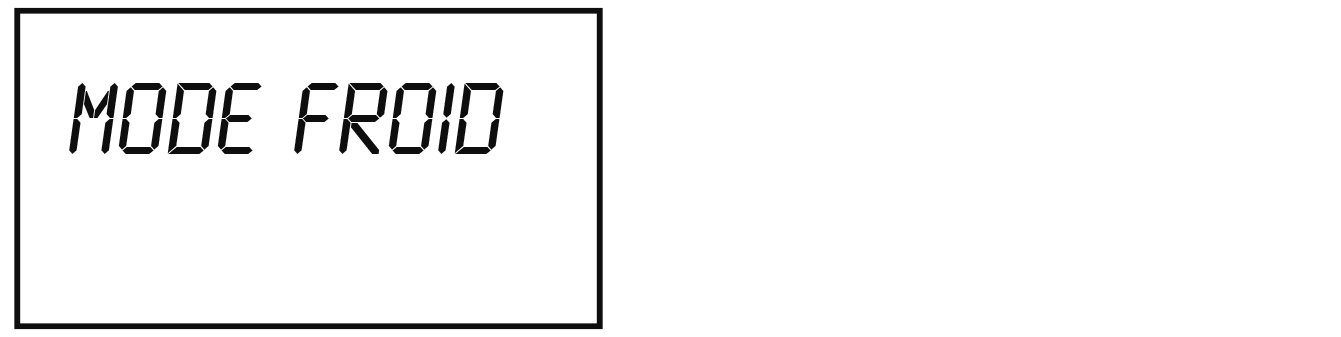

Mode rafraîchissement : permet d'activer le mode rafraîchissement (pour les produits concernés).
Activation du mode TURBO
Le mode TURBO est un forçage temporaire de la pompe à chaleur et de l'appoint (si ce dernier est autorisé à fonctionner) pour accélérer la montée en température sur un cycle de chauffe.
Le mode TURBO se désactive automatiquement dès que la température de consigne est atteinte dans le circuit chauffage.

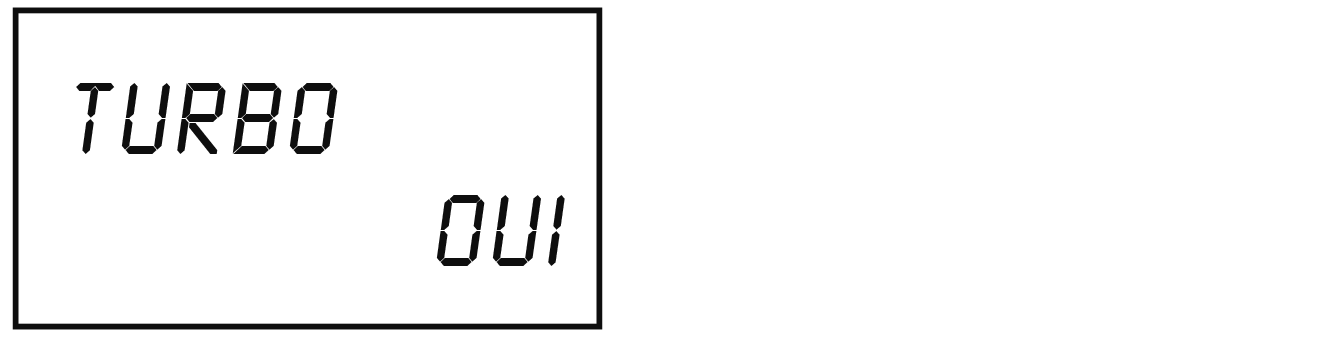

La fonction TURBO est activable par le menu utilisateur, par validation de l'écran ci-contre ( ).

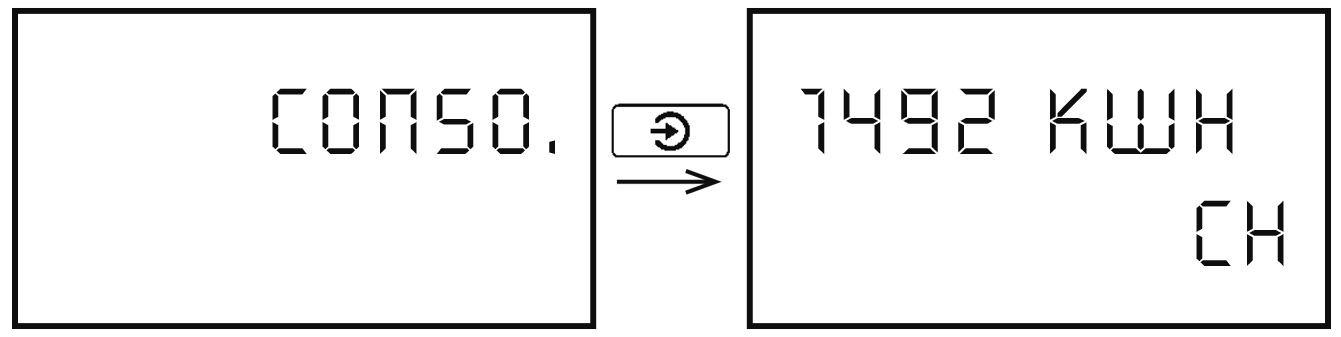

Affichage des consommations

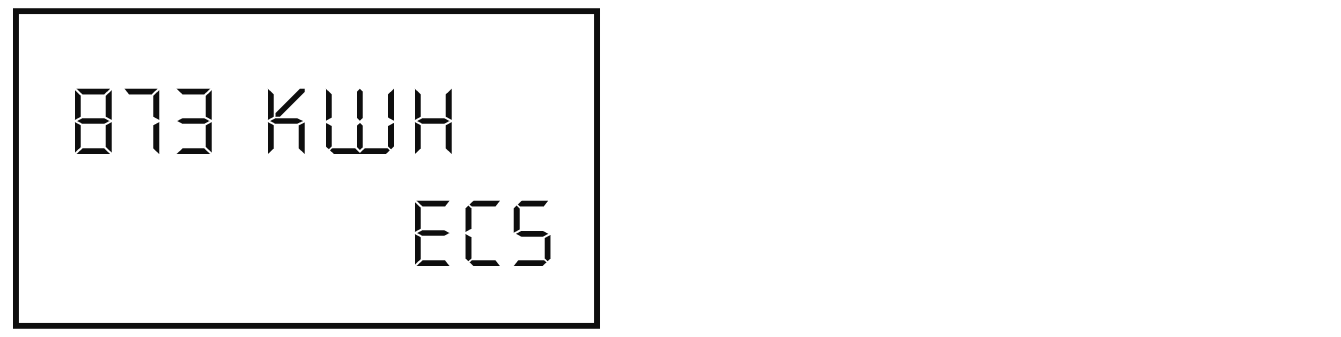

Les consommations cumulées de chauffage ou d’eau chaude sont consultables dans le menu ( ) :
Passage d’un compteur à l’autre par appui sur et
.

Il s'agit d'estimations de consommation. Ces compteurs répondent aux exigences de la réglementation thermique en vigueur (RT2012). En revanche, ils ne peuvent pas être utilisés pour la facturation d'énergie.
Choix du mode ÉTÉ / HIVER
Le choix du mode ETE / HIVER se fait par appui sur la touche .
La saison se met alors à clignoter.
Pour passer d'un mode à l'autre, faire défiler à l'aide des touches et
.
ÉTÉ : la production d’eau chaude sanitaire est activée. Le circuit chauff age est mis sous protection hors-gel.
HIVER : Circuits chauff age et production d’eau chaude actifs.
Nota :
Le pilote peut assurer le passage automatique d'un mode à l'autre en fonction des températures extérieures observées (automatique si la mise en service est effectuée). Avant tout basculement, le pilote observe un délai qui peut être réglé par votre installateur. Ce basculement automatique peut être activé par votre installateur.
Tutoriel en vidéo
Relevé USB
L'insertion d'une clé USB en façade du produit permet d'extraire l’historique de fonctionnement du pilote et de sa pompe à chaleur.
Pour se faire:
- Se munir de la clé USB fournie avec le pilote.
- Insérer la clé dans le port USB (en façade)
- Aussitôt la clé reconnue*, l'enregistrement commence. Il peut durer jusqu’à quelques minutes (en fonction de la durée d’historique à transférer).
- Lorsque le transfert est terminé, le pilote vous prévient par un signal sonore et le message : «RETIRER CLE USB». Vous pouvez alors retirer la clé USB, mais surtout pas avant cette étape.
- Un fichier nommé «C14_historique» est généré sur la clé USB. Il contient l’historique le plus récent du pilote et de la pompe à chaleur.
* Si la clé USB n’est pas reconnue, coupez et rétablissez l’alimentation électrique de l’appareil et renouvellez l’essai.
Tutoriel en vidéo
