La solution HRC70 ZéPAC - La solution complète
28 février 2025
Sommaire
Sommaire
"La solution HRC70 ZéPAC sacrée médaille d'or au chalenge de l'innovation de la FFB Pôle Habitat 2022".
«intuis a participé à l’édition 2022 du challenge de l’innovation de la FFB Pôle Habitat en proposant une solution de pompe à chaleur collective double service produisant le chauffage et l’eau chaude sanitaire.
La solution HRC70 ZéPAC permet de se conformer aux exigences des nouvelles réglementations thermiques sans boulverser ses modes constructifs et a obtenu la médaille d’or de la catégorie chauffage.»
Cette reconnaissance prestigieuse témoigne non seulement de l'engagement d'Intuis envers l'innovation, mais aussi de son dévouement à la durabilité dans le secteur de la construction. En effet, la solution HRC70 ZéPAC représente une avancée significative dans le domaine de la technologie de chauffage. Elle offre une solution à la fois efficace et respectueuse de l'environnement, parfaitement adaptée aux besoins des bâtiments collectifs modernes.
De plus, la solution HRC70 ZéPAC se distingue par sa capacité à s'intégrer harmonieusement dans divers types de projets, tout en garantissant un confort optimal pour les utilisateurs. En alliant performance énergétique et respect des normes environnementales, cette solution contribue à la transition énergétique et à la réduction de l'empreinte carbone des constructions. Intuis continue ainsi de se positionner comme un acteur clé de l'innovation dans le secteur, en proposant des solutions qui allient technologie de pointe et respect des enjeux écologiques actuels.
Conception
La conception de la solution HRC70 ZéPAC repose sur plusieurs principes fondamentaux qui garantissent son efficacité, sa durabilité et sa facilité d'utilisation. Ces principes sont le fruit d'une réflexion approfondie et d'une volonté de répondre aux besoins variés des utilisateurs tout en respectant les normes environnementales et réglementaires en vigueur.
- Conception, développement et fabrication en France : Nous mettons un point d'honneur à valoriser le savoir-faire français, en collaborant étroitement avec des usines implantées sur notre territoire. Cette démarche permet non seulement de soutenir l'économie locale, mais aussi de garantir une qualité de fabrication optimale. En choisissant de produire en France, nous nous assurons que chaque étape de la fabrication respecte des standards élevés, ce qui se traduit par une fiabilité accrue de nos produits. De plus, cela réduit notre empreinte carbone liée au transport, contribuant ainsi à une démarche plus écologique.
- Monobloc pour une installation facilitée : La conception monobloc de la pompe à chaleur est un atout majeur qui permet une installation simplifiée et rapide. En effet, une simple liaison hydraulique relie la pompe à chaleur à son pilote, éliminant ainsi la nécessité de manipuler des fluides complexes. Cela réduit considérablement les risques d'erreurs lors de l'installation, ce qui est essentiel pour garantir le bon fonctionnement de l'appareil dès sa mise en service. Cette approche simplifiée est particulièrement appréciée par les installateurs, qui peuvent ainsi réaliser leur travail plus efficacement.
- Installation des équipements : Les équipements de la solution HRC70 ZéPAC peuvent être installés en toiture, dans un local technique extérieur ou même gainés en sous-sol, s'adaptant ainsi aux contraintes architecturales spécifiques de chaque projet. Cette flexibilité d'installation est un atout majeur pour les architectes et les entrepreneurs, car elle leur permet de concevoir des solutions sur mesure qui répondent aux exigences esthétiques et fonctionnelles des bâtiments. Que ce soit pour des constructions neuves ou des rénovations, la solution HRC70 ZéPAC s'intègre harmonieusement dans divers environnements.
- Hauteur pompe à chaleur limitée : Avec une hauteur maximale de 1m65, la pompe à chaleur s'intègre facilement dans divers environnements, sans nécessiter de modifications structurelles importantes. Cette caractéristique est particulièrement avantageuse dans les espaces restreints où chaque centimètre compte. Les utilisateurs peuvent ainsi bénéficier d'une solution de chauffage et de rafraîchissement performante sans compromettre l'esthétique de leur espace.
- Génération de chauffage, d’eau chaude sanitaire et de rafraîchissement : Selon les besoins spécifiques des utilisateurs, la solution HRC70 ZéPAC peut fournir du chauffage, de l'eau chaude sanitaire et même du rafraîchissement. Cette polyvalence en fait une solution idéale pour les foyers modernes qui recherchent un système tout-en-un capable de répondre à leurs diverses exigences. Que ce soit pour chauffer une maison en hiver, fournir de l'eau chaude pour les douches ou rafraîchir l'air en été, la solution HRC70 ZéPAC s'adapte à toutes les situations.
- Écran tactile dynamique : Un écran tactile intuitif permet le pilotage de toute l’installation, rendant l'utilisation de la pompe à chaleur accessible à tous, même à ceux qui ne sont pas des experts en technologie. Cet écran offre une interface conviviale qui facilite la navigation à travers les différentes fonctionnalités de l'appareil. Les utilisateurs peuvent ainsi ajuster les paramètres de fonctionnement, consulter les statistiques de consommation d'énergie et programmer des horaires de fonctionnement selon leurs besoins.
- Pilote multifonctions : Le système de pilotage de la solution HRC70 ZéPAC gère non seulement la pompe à chaleur, mais aussi le préparateur d'eau chaude sanitaire, le bouclage sanitaire avec préparateur dédié, le secours, le chauffage par loi d’eau et la stratification intelligente. Cela permet une gestion optimisée de l'énergie, garantissant ainsi un confort thermique maximal tout en minimisant les coûts d'exploitation. Grâce à cette technologie avancée, les utilisateurs peuvent bénéficier d'une efficacité énergétique accrue et d'une réduction significative de leur empreinte écologique.
- Conformité aux exigences : La solution HRC70 ZéPAC est idéale pour répondre aux différentes exigences réglementaires telles que le Cep, Cep_nr, IC_Energie et IC_construction. Cela garantit sa pertinence dans le cadre des projets de construction récents, en assurant que chaque installation respecte les normes en matière d'efficacité énergétique et de durabilité. En choisissant la solution HRC70 ZéPAC, les utilisateurs font le choix d'une solution innovante et respectueuse de l'environnement, tout en bénéficiant d'un confort optimal dans leur quotidien.
HRC70 Z1 Cascade
Pompe à Chaleur Air/Eau monobloc haute température 70°C, pilote multifonctions et multiusages assurant chauffage et ECS.
- Résidentiel collectif , Résidentiel individuel , Tertiaire
- Surface entre 80 et 160m2 , Surface supérieure à 160m2
HRC70 Z2 Cascade
Pompe à Chaleur Air/Eau monobloc haute température 70°C, pilote multifonctions assurant chauffage et ECS.
- Résidentiel collectif , Tertiaire
- Surface supérieure à 160m2
HRC70 ZéPAC
Pompe à chaleur Air / Eau monobloc haute température 70°C Pilote multifonctions et multi usages assurant chauffage et eau chaude sanitaire
- Résidentiel collectif
- Surface entre 80 et 160m2 , Surface supérieure à 160m2
Destination de la la solution HRC70 ZéPAC
La solution HRC70 ZéPAC est conçue pour répondre aux besoins spécifiques des bâtiments résidentiels collectifs récents, conformes aux normes RE2020, RE2020/25, ainsi qu'aux projets de rénovation. Elle est également adaptée pour des applications dans le secteur tertiaire et industriel.
- Performance : Elle est particulièrement performante pour le maintien en température d’une boucle d’eau tempérée, garantissant un confort optimal pour les utilisateurs.
- Compatibilité : La pompe à chaleur s’adapte à tous les types d’émetteurs, qu'ils soient à haute, moyenne ou basse température, offrant ainsi une flexibilité d'utilisation.
- Remplacement d'anciennes chaudières : Elle peut être installée en remplacement ou en complément d’une ancienne chaudière, jouant alors un rôle d’appoint dans le cadre d’une hybridation de l’installation.
Performances de la solution HRC70 ZéPAC
Les performances de la solution HRC70 ZéPAC sont impressionnantes et en font un choix privilégié pour les projets de construction modernes :
- Haute Température : Capable de fournir de l'eau chaude jusqu’à 70°C, même lors de grands froids, grâce à l'utilisation du fluide R290. Cela assure un chauffage efficace dans toutes les configurations, tout en garantissant des cycles anti-légionellose sans appoint pour la production d’eau chaude sanitaire.
- Haut Rapport de Compression : La pompe à chaleur offre deux niveaux de puissance (HRC70 20kW, 40kW V, 80kW V) et trois niveaux de puissance (HRC70 17kW, 25kW, 32kW), permettant une adaptation précise aux besoins énergétiques.
- Puissance modulaire : Grâce à une combinaison innovante de deux compresseurs à haut rendement, la puissance peut être ajustée en fonction des besoins et des conditions extérieures, garantissant ainsi une efficacité énergétique optimale.
- Fonctionnement en thermodynamique : La solution HRC70 ZéPAC fonctionne efficacement même à des températures extérieures allant jusqu’à -20°C, ce qui en fait une solution fiable pour les climats rigoureux.
- COP exceptionnel : Avec un coefficient de performance (COP) permettant jusqu’à 80% d’économies sur le chauffage, cette pompe à chaleur se positionne comme une solution économique et écologique.
Venez vous former dans nos centres de formations
Confort & durabilité
La solution HRC70 ZéPAC a été conçue pour offrir un confort optimal tout en respectant des normes de durabilité élevées :
- Conception discrète : Grâce à une conception minutieuse, la pompe à chaleur est discrète et ne perturbe pas l'esthétique des bâtiments. Deux compresseurs spiro-orbitaux compressent en deux dimensions, montés sur des plots anti-vibratiles pour réduire le bruit.
- Pavillon profilé anti-bruit : Ce pavillon améliore le rendement aéraulique du ventilateur, contribuant ainsi à un fonctionnement silencieux.
- Isolation phonique : Le compartiment du compresseur est isolé phoniquement, garantissant un confort acoustique pour les utilisateurs.
- Pilotage à distance : Grâce à la connectivité, il est possible de piloter la pompe à chaleur à distance, offrant ainsi une flexibilité d'utilisation.
- Cuves eau chaude sanitaire : Les cuves d'eau chaude sanitaire vont de 300 à 3000L et sont garanties 5 ans, assurant une durabilité et une fiabilité à long terme.
- Construction robuste : La structure en panneaux d'acier anticorrosion et la protection anti-UV garantissent une longévité accrue. L'échangeur est entièrement en inox, et le compresseur scroll est conçu pour un haut rendement et une fiabilité optimale.
- Option secours eau chaude sanitaire : Un kit de secours pour l'eau chaude sanitaire est disponible, offrant une tranquillité d'esprit supplémentaire.
Mise en œuvre
La mise en œuvre de la solution HRC70 ZéPAC est grandement simplifiée grâce à plusieurs caractéristiques innovantes et pratiques qui en font une solution idéale pour de nombreux bâtiments.
- Monobloc : La conception monobloc de la solution HRC70 ZéPAC signifie qu'il n'y a pas d’intervention nécessaire sur le circuit frigorifique lors de l'installation. Cela élimine non seulement le besoin d'un frigoriste qualifié pour effectuer l'installation, mais cela réduit également les coûts associés à la main-d'œuvre et au temps d'attente. Cette approche simplifiée permet une mise en service rapide et efficace.
- Maintenance aisée : Un autre avantage majeur de cette solution est que tout est accessible rapidement. Cela facilite les opérations de maintenance régulières et préventives, ce qui contribue à réduire les temps d'arrêt et à maximiser l'efficacité opérationnelle. Les utilisateurs peuvent ainsi bénéficier d'un système qui fonctionne de manière optimale tout au long de l'année.
- Solution d’intégration : La solution HRC70 ZéPAC offre une solution d’intégration sur mesure pour chaque bâtiment, adaptée à ses spécificités et à ses besoins particuliers. Cela garantit que chaque installation est parfaitement alignée avec les exigences du site, ce qui améliore encore l'efficacité énergétique et le confort des occupants.
- Raccordement électrique : Le raccordement électrique est conçu pour être simple et intuitif, ce qui facilite encore davantage l'installation. Les techniciens peuvent ainsi réaliser le raccordement sans complications, ce qui contribue à une mise en œuvre rapide.
- Encombrement optimisé : Enfin, la solution HRC70 ZéPAC est conçue pour un encombrement réduit, permettant une intégration dans un local technique de seulement 10m² pour jusqu’à 70 logements, et 15m² pour jusqu’à 125 logements. Cela valorise l'espace gagné par rapport à une chaufferie classique, offrant ainsi une solution efficace et peu encombrante pour les gestionnaires de bâtiments.
Environnement
La solution HRC70 ZéPAC est également conçue dans une optique de respect de l'environnement :
- Fluide R290 : Le fluide utilisé est scellé d’usine, non fluoré, et son impact sur l’effet de serre est drastiquement réduit, garantissant la conformité à la réglementation F-GAS.
- Solution Bas Carbone : Avec un COP_ECS_RE2020 allant jusqu’à 3,9, cette pompe à chaleur contribue à la réduction des émissions de carbone.
- Fiche PEP : La division par 5 du poids carbone du lot 8.1 comparé à la fiche DED témoigne de l'efficacité environnementale de la solution.
- Faible impact carbone : La solution HRC70 ZéPAC affiche le plus faible impact carbone du marché, avec un GWP système inférieur à 7,5 kg.eq.CO2.
Pour en savoir plus sur la réglementation F-GAS :
Cet article met l'accent sur l’utilisation des hydrofluorocarbures (HFC) qui sont encadrées au sein de l’Union Européenne par le règlement F-Gas.
Économies
La solution HRC70 ZéPAC permet également de réaliser des économies significatives :
- Éligibilité aux aides financières : Elle est éligible aux aides financières, y compris la Prime EDF, ce qui peut réduire considérablement le coût d'installation.
- COP et EER élevés : Ces caractéristiques permettent de réduire l'abonnement compteur, ce qui se traduit par des économies sur les factures d'énergie.
- Compatibilité avec les panneaux photovoltaïques : La solution HRC70 ZéPAC est compatible avec les systèmes photovoltaïques, permettant ainsi de maximiser les économies d'énergie.
- Fonctionnement avec ou sans appoint : Selon les configurations d’installation, la pompe à chaleur peut fonctionner avec ou sans appoint (gaz, électricité…), offrant ainsi une flexibilité d'utilisation.
Pour en savoir plus sur les aides financières :
Découvrez toutes les aides financières à votre disposition pour vous aider à réaliser vos travaux de rénovation
Les schémas hydrauliques types
Illustration avec quelques schémas hydrauliques emblématiques de nos solutions HRC70 ZéPAC.

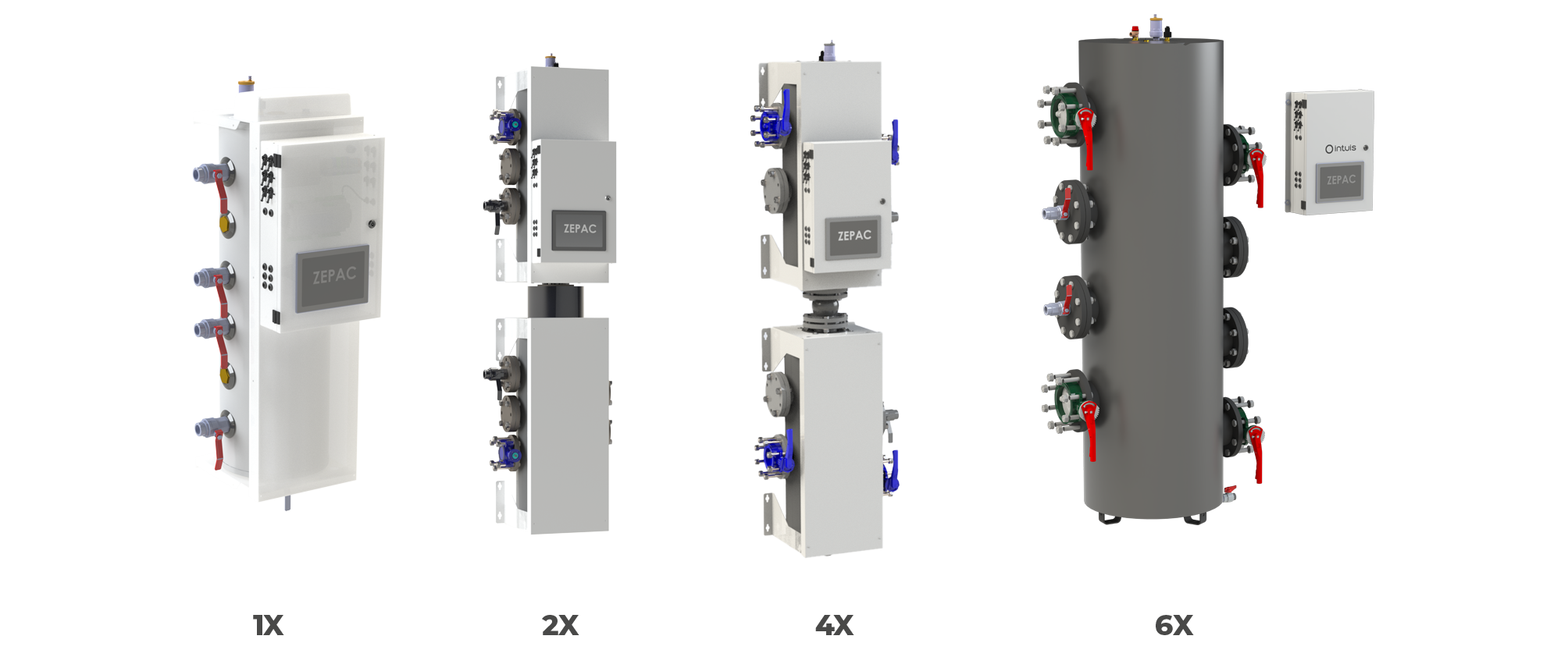

La solution Uni-module
Elle contient les pilotes suivants :
La solution Uni-module permet d'assurer soit :
- Du simple service
- Du double service
Simple service
Chauffage ou Rafraîchissement seul
Double service
Chauffage et eau chaude sanitaire

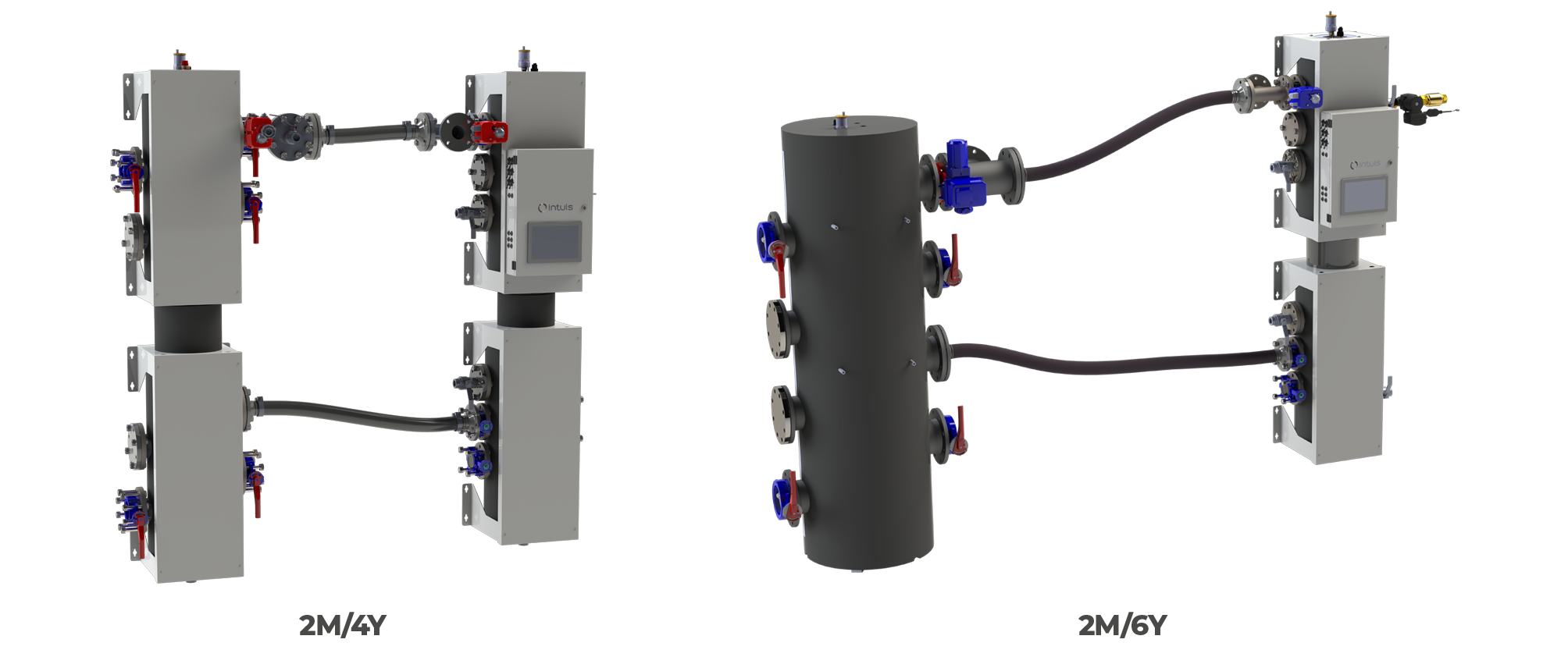

La solution Bi-module
Elle contient les pilotes suivants :
La solution Bi-module permet d'assurer soit :
- Du double service
- Du triple service
Exemple d'une solution en Triple Service :
Chauffage, eau chaude sanitaire et rafraîssement
Nos articles associés
Améliorer l'impact carbone du bâtiment avec la solution thermodynamique HRC70-ZéPAC
Dans un contexte réduction des émissions de CO2 et de performance énergétique des bâtiments résidentiels, tertia...
En savoir plus
Pompe à chaleur
Quelle place pour les pompes à chaleur collectives en rénovation ?
intuis propose des solutions en logement collectif qui s'adaptent aux différentes configurations en fonction des...
En savoir plus
Pompe à chaleur
HRC70 Pompe à chaleur AIR/EAU
HRC70 Pompe à chaleur AIR/EAU, la solution haut de gamme et robuste pour les fortes puissances avec ses deux com...
En savoir plusConclusion
La solution HRC70 ZéPAC représente bien plus qu'un simple appareil de chauffage ; elle incarne une solution complète et innovante qui allie performance, durabilité et respect de l'environnement. Conçue avec des caractéristiques techniques avancées, cette pompe à chaleur est le fruit d'une réflexion approfondie sur les besoins actuels du secteur de la construction. Elle est capable de répondre efficacement aux défis contemporains tout en garantissant un confort optimal aux utilisateurs. En intégrant des technologies de pointe, la solution HRC70 ZéPAC se positionne comme un choix judicieux pour ceux qui recherchent une solution énergétique fiable et écologique. En somme, elle s'impose comme un acteur clé dans la transition vers des systèmes de chauffage plus durables et respectueux de notre planète
