La mise en fonctionnement d'une pompe à chaleur, quand, comment ?

L’installation de la pompe à chaleur est réalisée et vous vous apprêtez à établir le document de Mise en Service officiel ? Attendez ! Avant cela, faites la mise en fonctionnement de l’appareil.

Les 7 étapes clés

Vérifiez si les vannes de barrage sont ouvertes.

Mettez en pression les circuits d’eau. Le désembouage et le rinçage du circuit doivent avoir été faits préalablement.

Faites la 1ère purge.

Mettez l’appareil sous tension*.

Faites manuellement une 3e purge par mesure de sécurité.

Nettoyez les filtres.

Mettez à jour le logiciel avant de faire la Mise en Service (si nécessaire).

*En cas de défaut, acquitter le défaut puis suivre la procédure du pilote pour configurer la machine avec le « programme Mise en Service (MES) » :

  • Choix de la langue
  • Nombre de PAC (pour les modèles pouvant gérer une cascade de PAC)
  • Configuration des circuits
  • Remplissage (pression)
  • Purge de 30 min (2de purge de la mise en fonctionnement)
  • Appoint
  • Installation validée

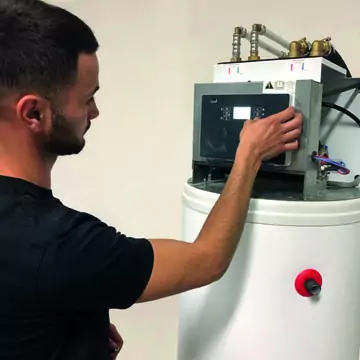

  1. Mettez l'appareil sous tension
  2. Touche fonction directe (ex : diminuer / défilement vers le haut)
  3. Fonction associée (ex : mode vacances)

INFO +

Dans le cas d’une PAC Hybride Gaz, effectuez en premier la mise en service de la chaudière puis, celle du module HG (Hybride Gaz). Et n’oubliez pas de renvoyer votre bon de garantie !

Centre de formation

Découvrez le centre de formation agrée intuis avec des modules de formation professionnelle qui bénéficient d'un...

En savoir plus

La Mise en Service (MES) d’une pompe à chaleur : marche à suivre

Une fois la mise en fonctionnement réalisée, procédez à la mise en service officielle. Celle-ci vous permet notamment de vous préparer au contrôle QualiPAC. À ce titre, un document vous est fourni avec l’équipement intuis.

Antisèche spéciale garantie

  • Si vous êtes installateur, que vous avez procédé vous-même à la MES et avez renvoyé tous les documents demandés (bons de garantie, fiche de mise en service, photos et fichier USB [optionnel]), vous pouvez obtenir une extension de garantie de 3 années supplémentaires sur le compresseur. Ce, après validation de la conformité de l’installation par nos services.
  • Si vous êtes Station Technique Agréée, vous pouvez obtenir une extension de garantie plus importante ainsi que d’autres avantages à découvrir sur notre page des garanties.

GARANTIES

1- Contrôle de l’installation complète avec la fiche de MES intuis


Renseignez :

  • l’adresse d’installation,  indispensable pour les interventions et pour assurer la localisation des pompes à chaleur en lien avec les attentes de la DGCCRF.
  • les données des intervenants sur l’installation : installateur et STA (Station Technique Agréée).
  • les équipements installés à l’aide des plaques signalétiques.

Établissez l’état de l’installation électrique :

  • Type de pompe à chaleur et de tableau présent : mono ou triphasé
  • Puissances
  • Protections pour les équipements
  • Sections de câbles



Établissez l’état de l’installation hydraulique :

  • Distances entre les équipements
  • Matériaux des raccords et diamètres
  • Protections du circuit : filtres, vase, purgeurs, etc.



Établissez l’état de l’installation de la PAC et du pilote :

Conditions d’installations (distances, fixations, raccordements…)

Établissez l’état des lieux de l’installation au global :

  • Situation des circuits
  • Type de régime d’eau
  • Détails selon les configurations : ECS, plancher rafraîchissant, etc.
  • Type de contrôle : loi d’eau, thermostat, sondes…
  • Type d’appoint

Décrivez le traitement du circuit :

  • Désembouage, rinçage, traitements…
  • Protections, équipements…

Prenez les photos demandées pour terminer la constitution du dossier.

Image cercle

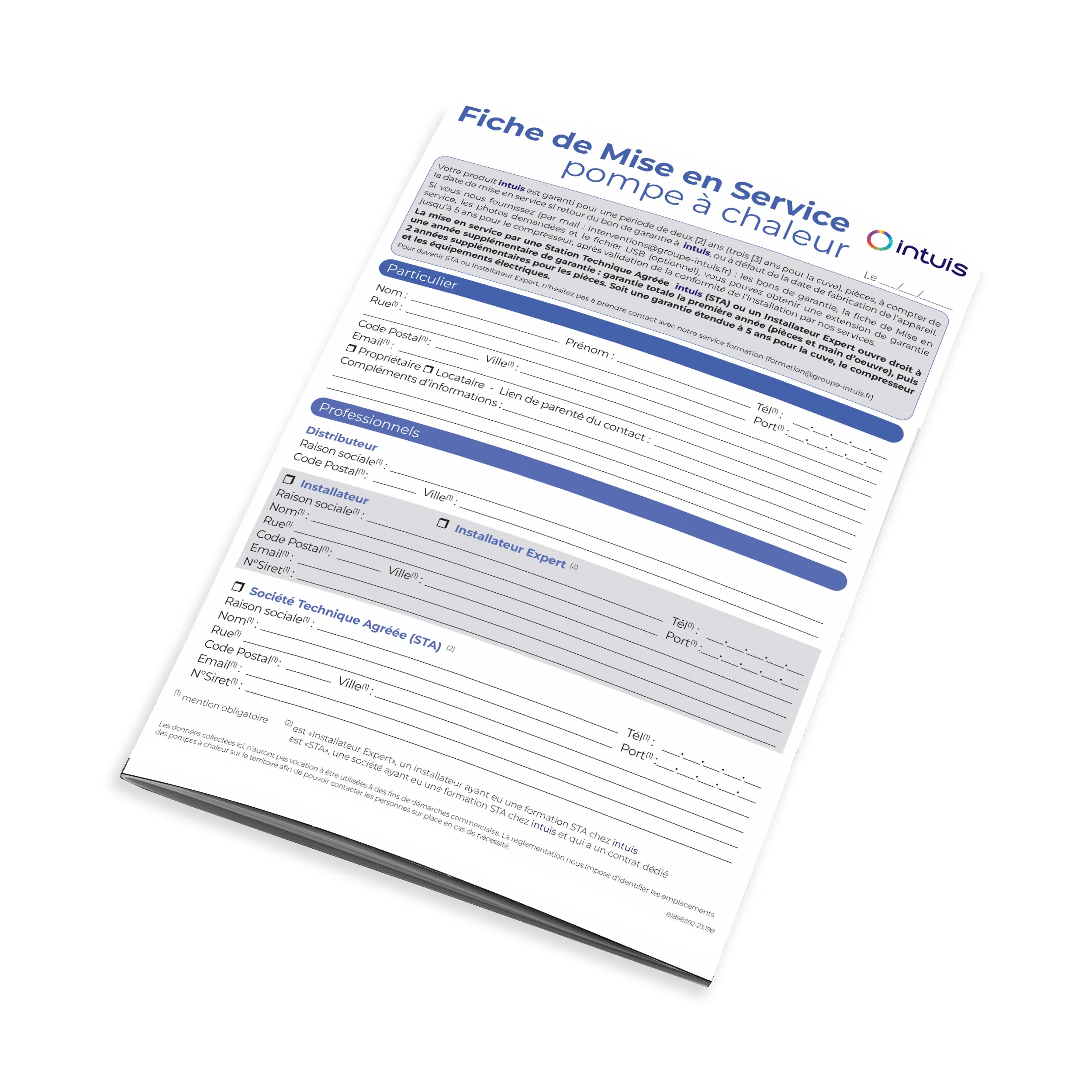

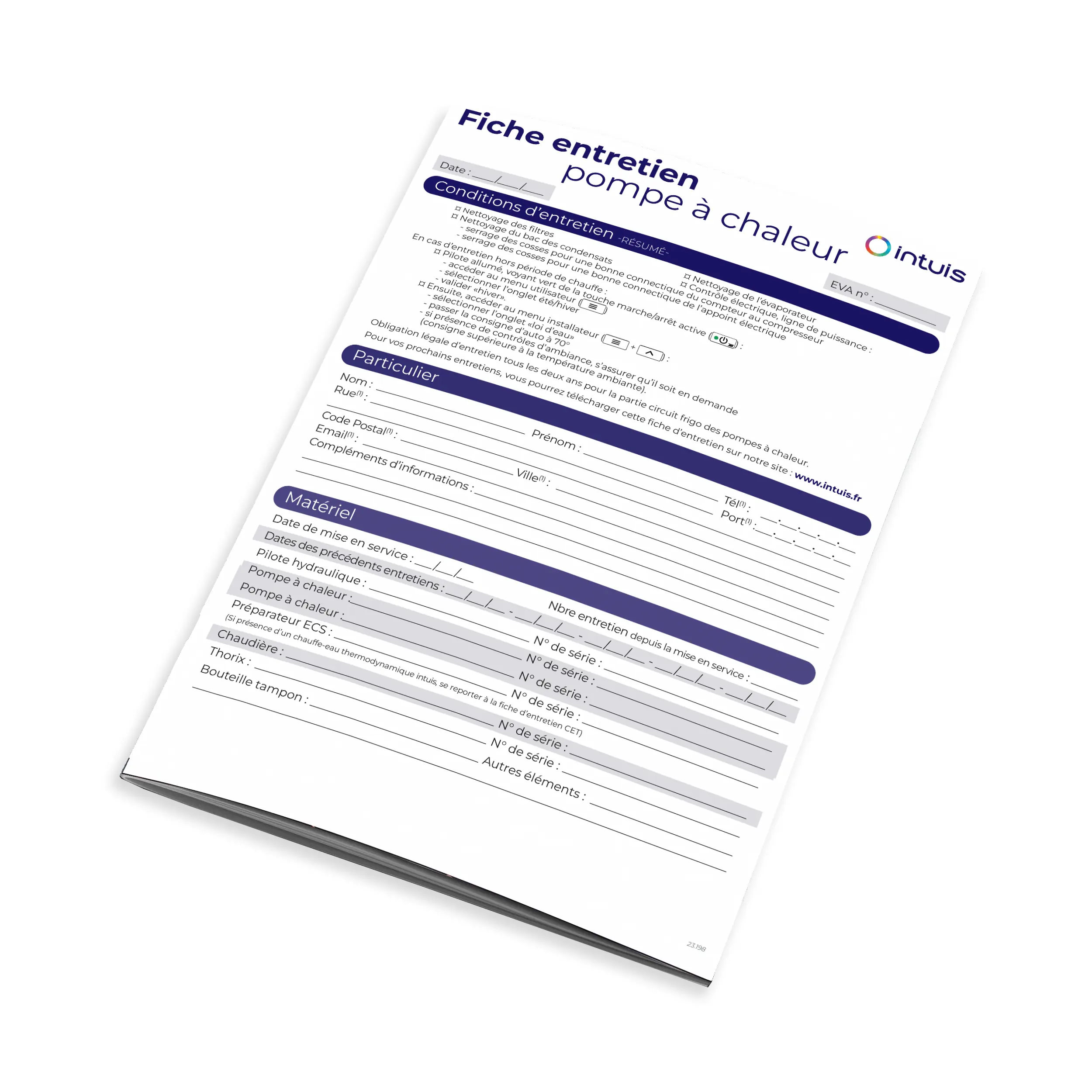

Télécharger les fiches de mise en service et d'entretien des pompes à chaleur

2- Renvoi des documents à intuis

(bon de garantie, fiche de mise en service, photos, fichier USB [optionnel])

3- L’essentiel sur l’entretien d’une pompe à chaleur

PAC intuis : check-list de l’entretien d’une installation

  • À votre arrivée, assurez-vous que le produit fonctionne correctement et faites un essai eau chaude et chauffage.
  • Coupez l’alimentation électrique de l’appareil et attaquez la maintenance.
  • Au programme : 5 maintenances différentes pour un entretien dans les règles de l’art !

Conditions d’entretien

Tous les 2 ans maximum : entretien obligatoire pour les PAC de puissance supérieure à 4kW

Tous les ans, nettoyage :

  • des filtres
  • de l’évaporateur
  • du bac des condensats

 Contrôle électrique, ligne de puissance à serrage des cosses pour une bonne connectique du compteur au compresseur, sans oublier l’appoint électrique !

1. Maintenance du circuit hydraulique

▶  Opérez le contrôle de l’eau de chauffage :

  • Test de turbidité (test visuel de la qualité de l’eau)
  • Test du potentiel hydrogène de l’eau (pH) qui permet de s’assurer que l’eau n’est pas agressive
  • Désembouage en cas de dysfonctionnement (voir la Fiche CEE BAR SE 108 désembouages).

Quels sont les symptômes d’un potentiel embouage ?

  • Points froids sur le(s) radiateur(s), ou chute progressive du confort de chauffe,
  • Zone(s) de plancher chauffant moins efficace(s)
  • Consommation énergétique anormale
  • Pièces hydrauliques embouées

▶  Contrôlez le vase d’expansion avec un manomètre (ce dernier doit être entre 0,75 et 1,5 en fonction de la hauteur statique de l’installation)

▶  Contrôlez et nettoyez les filtres de l’installation

▶  Vérifiez la pression

▶  Contrôlez l’étanchéité au niveau de la soupape et des organes hydrauliques

▶  Purgez l’air du circuit via le purgeur en position haute.

  1. Vase d’expansion : compense les variations de volume d’eau à la suite des variations de température.
  2. Circulateurs : véhiculent l’eau à un débit suffisant dans les canalisations de chauffage pour apporter aux émetteurs l’énergie nécessaire pour compenser les déperditions du bâtiment et vaincre les pertes de charge du réseau. Ils agissent aussi pour la circulation de l’eau vers la/les PAC et pour le transfert d’énergie au niveau de l’échangeur à plaques.
    Attention : les distances maximums entre la PAC et le pilote sont données dans les notices d’installation des appareils.
  3. Robinets et vannes d’arrêt : permet d’isoler un générateur ou un circuit de chauffage lors d’une intervention.
  4. Clapets anti-retour : évite tout retour en arrière de l’eau dans le circuit.
  5. Vannes de réglage : pour équilibrer et lire les débits dans les différentes branches du circuit.
  6. Soupape de sécurité : placée sur le départ du générateur et au niveau du pilote, elle doit obligatoirement déboucher à l’extérieur.
  7. Purgeurs d’air : automatiques, ils éliminent l’air contenu dans le circuit de chauffage.
  8. Vanne disconnecteur de remplissage : obligatoire et doté d’un clapet anti-retour, il permet de remplir le circuit de chauffage et d’éviter un retour d’eau dans le réseau d’eau potable.
  9. Groupe de sécurité sanitaire : s’ouvre lorsque la pression du chauffe-eau dépasse 7bars pour éviter les surpressions.
  10. Vannes 3 voies : mélangeuses ou directionnelles, elles se composent de 3 orifices (voie directe, by-pass et voie commune) surmontés d’un moteur qui pilote l’ouverture et la fermeture des vannes.
  11. LTP : Limiteur de Température Plancher.
  12. Bouteille tampon : ajoute un certain volume d’eau à l’installation afin d’éviter les cyclages au niveau de la PAC.
  13. Filtration : prévient l’encrassement de l’échangeur de la PAC.
  14. Décantation des boues.
  15. Point de prélèvement d’eau / point et bouteille d’injection.
  16. Mitigeur thermostatique : obligatoire, il limite à 55°C la température d’ECS vers les pièces dédiées à la toilette. Il est obligatoire.
  17. Vannes antigel
  18. Raccord diélectrique (obligatoire si canalisation métallique)
  19. Vanne avec purgeur
  20. Clapet anti-pollution
  21. Évacuation des condensats
  22. Vanne de vidange
  23. Mitigeur Thermostatique
  24. Évacuation égout
  25. Anti bélier
  26. Réducteur de pression
  27. Dalle béton
  28. Réhausse réglable 12 cm
  29. Purgeur radiateur

Pour connaître les sections de tubes et les diamètres entre la PAC et le Pilote, évaluez les distances et les matrices présentes dans nos notices.

Modèle commercial HTi70 Pilote DS170d
Eau chaude sanitaire
Circuit chauffage
